Máquina de soldadura por láser: componentes de la máquina de soldadura por láser

Vistas:13     Autor:Óptico xiao     Hora de publicación: 2020-08-06      Origen:China laser soldering machine supplier

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button

Host de la máquina de soldadura por láser


El host láser de soldadura produce principalmente vigas láser para soldar, que se compone de piezas principales como la fuente de alimentación, el generador de láser, la parte de la ruta de luz, el sistema de control, etc.

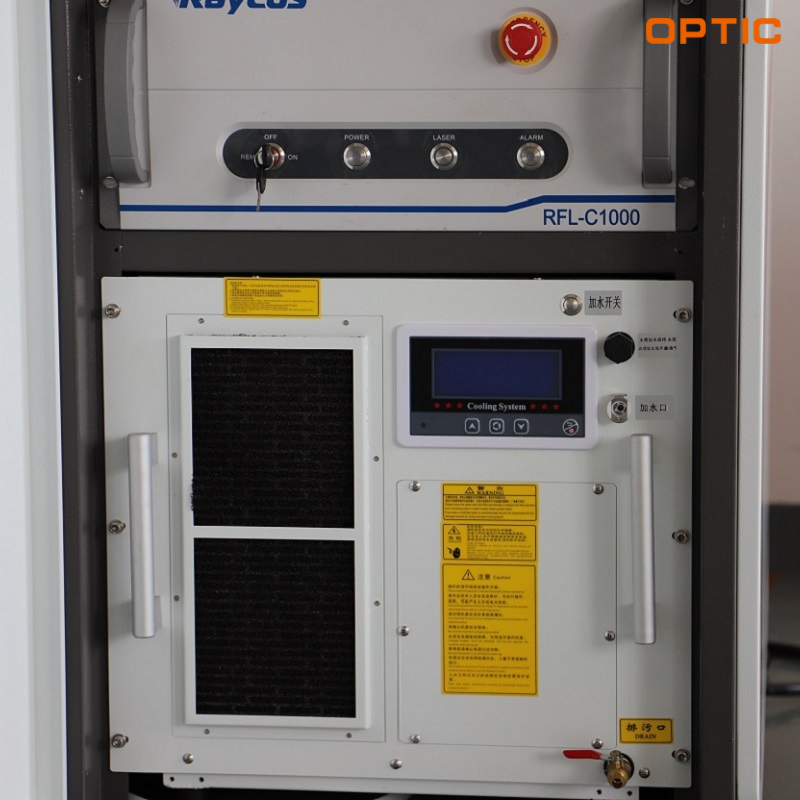

La siguiente figura es el diagrama interno del Máquina de soldadura láser de mano chasis

Fotografía de anfitrión de la máquina de soldadura láser 4 4

Sistema de enfriamiento de la máquina de soldadura por láser


El sistema de enfriamiento proporciona una función de enfriamiento para el generador láser, generalmente equipado con un enfriador de circulación de agua con una potencia de 1-5 hp.

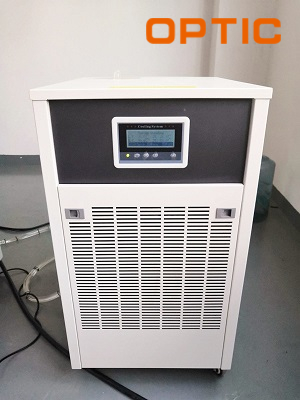

La imagen de abajo es la Máquina de soldadura por láser enfriador de agua

Fotografía del sistema de enfriamiento de la máquina de soldadura por láser

Máquina de soldadura por láser Banco de trabajo automático o sistema de movimiento


Este sistema se utiliza para realizar la soldadura por láser, el haz de láser se mueve de acuerdo con la pista de soldadura de acuerdo con los requisitos específicos, y se da cuenta de la función de soldadura automática del láser. En general, está el movimiento de la pieza de trabajo. La cabeza del láser es fija, la cabeza del láser se mueve, la pieza de trabajo es fija o tanto la cabeza del láser como la pieza de trabajo se mueven. Tres formularios de control de movimiento, todo el sistema está programado por la programación CNC para controlar el movimiento del banco de trabajo según sea necesario, y después de un sistema de programación simplificado, es fácil de operar y se puede mantener rápidamente sin habilidades profesionales o educación. , Sistema de banco de trabajo láser óptico, como el sistema de movimiento del manipulador, el banco de trabajo tridimensional bidimensional, el banco de trabajo de enlace de cuatro ejes, el banco de trabajo de soldadura de pórtico, el banco de trabajo en voladizo, etc., pueden lograr un control de movimiento de soldadura preciso.

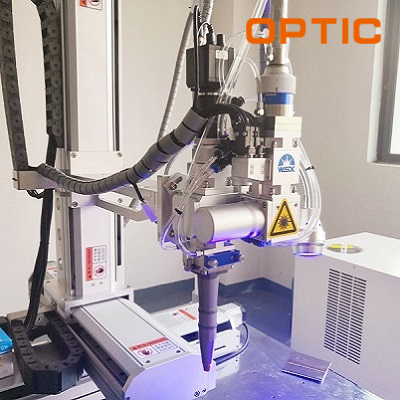

La imagen a continuación es el sistema de movimiento del Máquina de soldadura láser automática

Sistema automático de movimiento de la máquina de soldadura por láser


Máquina de soldadura por láser Herramientas y accesorios


En general, en el proceso de soldadura por láser, el accesorio de soldadura por láser se usa principalmente para arreglar la pieza de trabajo soldada y hacer posible cargar y descargar repetidamente, repetir el posicionamiento, para facilitar la soldadura láser automática. Por lo tanto, el accesorio de herramientas es uno de los equipos indispensables en la producción de soldadura por láser, especialmente en la producción en masa, si el accesorio está diseñado en su lugar afectará directamente la eficiencia y el rendimiento de la producción. El láser Optic tiene una gran cantidad de personal de diseños de apoyo profesional, soluciones de sujeción de soldadura por láser especialmente diseñadas para clientes, y ofrece demostraciones, lo que permite a los clientes comprender todo el programa de soldadura de un vistazo.



Máquina de soldadura por láser Lampara de xenon

Machina de soldadura láser de reparación de moho de lámpara de xenón


200W con lámpara de xenón única, 300W, 400W y 500W con una doble lámpara de xenón.

Original: China

Lifetime: 3,000,000 de veces, por ejemplo, trabajo 8 horas por día, una lámpara puede usar durante 6 meses al menos.



Máquina de soldadura por láser Crystal se instala dentro de la cavidad metálica


Instalación de cristal láser dentro de la cavidad metálica


una. Alta ganancia, alta eficiencia y alta calidad óptica


B. Umbral bajo, baja pérdida a 1.06um


C. Buena conductividad térmica y características de choque térmico


D. Fuerza mecánica


E. Las características materiales permiten varios modos de operación (CW, pulsado, conmutado Q, bloqueado por modo y cavidad arrojada)


Máquina de soldadura por láser Sistema de observación


La máquina de soldadura láser general debe ser equipadaPED con un sistema de observación, que puede realizar una observación microscópica en tiempo real de la pieza de trabajo, que se utiliza para facilitar el posicionamiento preciso al programar procedimientos de soldadura e inspeccionar el efecto de soldadura durante el proceso de soldadura. Generalmente está equipado con un sistema de visualización CCD o un microscopio.


La imagen de abajo es la Máquina de soldadura por láser de joyería sistema de observación

Sistema de observación de la máquina de soldadura por láser de joyería

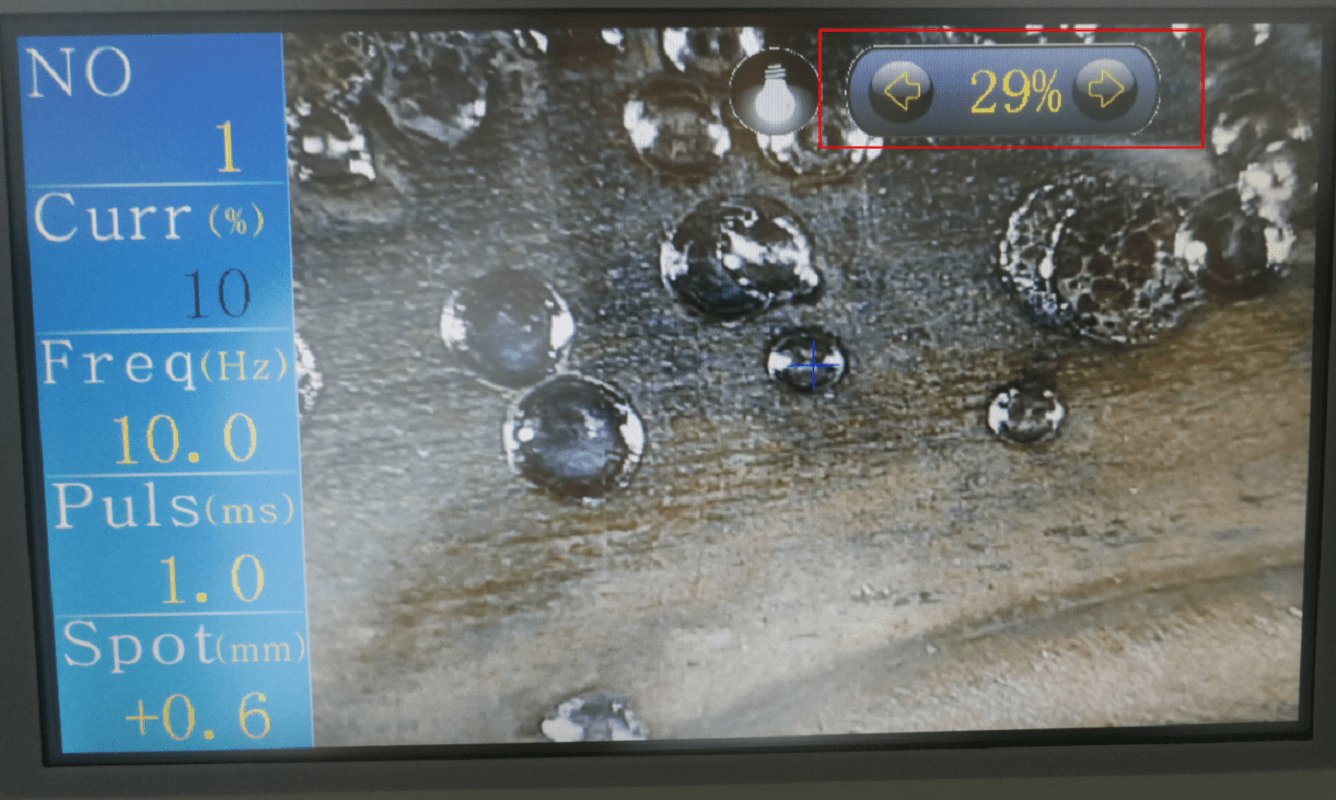

La siguiente imagen es el efecto de observación del microscopio de máquina de soldadura por láser de joyería


Sistema de monitoreo de la máquina de soldadura de joyas
