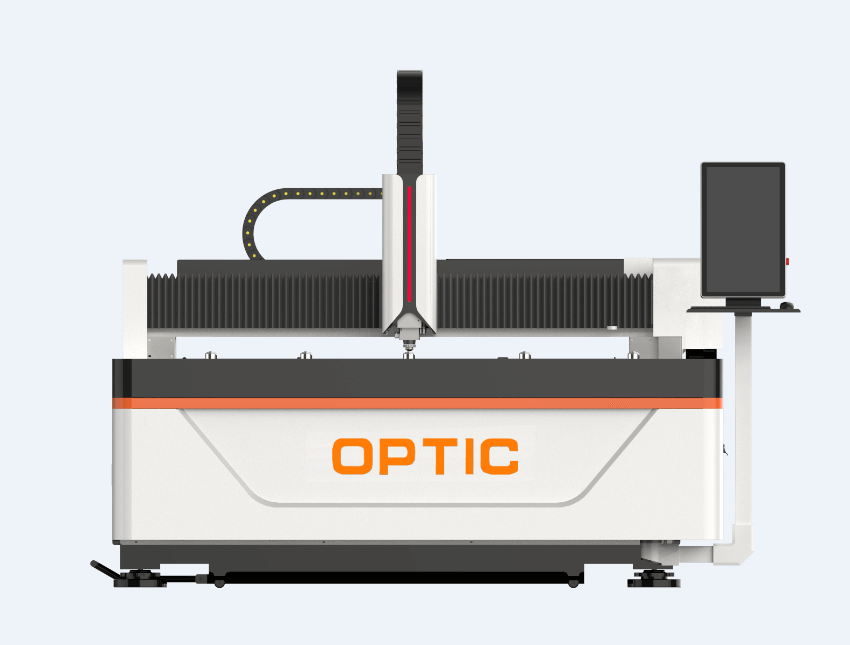

Máquina de corte por láser de fibra de placa Serie W

Máquina de corte con láser de fibra, aplicaciones principalmente adecuadas para cortar inoxidable, carbono, aluminio, titanio y la mayoría de los metales no ferrosos

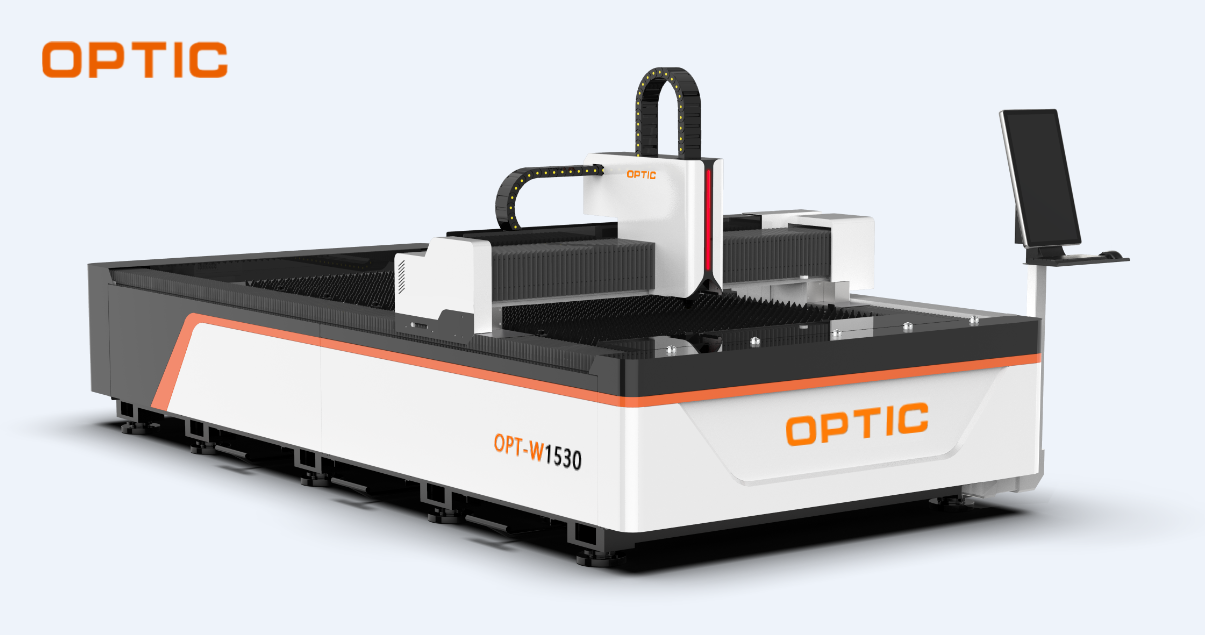

  • OPT-W1530

  • OPTIC

Estado de Disponibilidad:
Cantidad:

Descripción del producto

parametros del producto




Modelo OPT-W1530 OPT-W1540 OPT-W2040 OPT-W2060 OPT-W2060
Poder láser ≤4000W
Área de trabajo 1500*3000 1500*4000 2000*4000 2000*6000 2000 * 6000
Ralentí 100m/min
Velocidad cortante 50m/min
Max.aceleración 1.0g


Habilidad de corteVentajas

1. La capacidad de vigilancia se mejora enormemente

2. Eficiencia de corte mejorada

3. Se mejora la eficiencia de corte de superficie de Bright

Características

1. El lecho está hecho de acero estructural de carbono de alta resistencia y el diseño anti-quema de la placa de grafito asegura que el lecho no se vea afectado por la alta temperatura.

2. El haz está dividido, fácil de desmontar y transportar, envejecimiento artificial y tratamiento de soluciones

3. Soldadura de placa gruesa del lecho continuo, estructura de ensamblaje dividido, transporte y procesamiento conveniente, estructura excéntrica de elevación de la rueda, mejorar la estabilidad de corte

4. Láser original importado de Alemania, enfriamiento de agua doble incorporado, buena disipación de calor, riel de guía THK con alta precisión y bajo ruido

Muestras

Muestras de corte

Fábrica

Fábrica

Exhibición

Exhibición

Servicio globalServicio globalCertificado

Certificado

Comentarios del comprador


Capacidad de corte y costo operativo

Habilidad de corte

               Capacidad de corte de 1000W Máquina de corte con láser
               1 mm                            2 mm                            3 mm                            4 mm                            5 mm                            6 mm                            8 mm                            10 mm              Espesor del material
               Poder láser                    Acero suave (O2)                            Velocidad: m/min
               1000W                            8-10                            4-6.5                            2.4-3                            2-2.4                            1.5-2.0                            1.4-1.6                            0.8-1.2                            0.6-1.0
               Acero inoxidable)
               18-25                            5.0-7.5                            1.8-2.5                            1.2-1.3
               Aluminio (N2)
               6.0-10                            2.8-3.6
               Latón (N2)
               6.0-10                            2.8-3.6


               Costo de consumibles de 1000W Máquina de corte láser
               Láser    energía                            Consumo                  Opción 1: Uso del compresor de aire    para cortar S/S                            Opción 2: Usando
    Bottled O2 para cortar S/S
               Opción 3: Usando
    embotellado n2 para cortar S/S
               Opción 4: Uso de líquido N2 para cortar S/S
               1000W                            Energía
    consumo
               Generador láser /(KW /H)             3 3 3 3
               Chiller/(KW/H)             3.5 3.5 3.5 3.5
               Máquina host/(kw/h)             6 6 6 6
               Equipo de dedicación/(KW/H)             3 3 3 3
               Potencia total/(kw/h)             15.5 15.5 15.5 15.5
               Promedio    potencia/(kw/h)
    (por ejemplo, la eficiencia del 60%)
9.3 9.3 9.3 9.3
               Consumible    Piezas/(USD/H)                            $ 0.27                            $ 0.27                            $ 0.27                            $ 0.27
               Gas    consumo/(USD/h)                            $ 0.52                            $ 1.06                            $ 10.16                            $ 2.54
               Operación total    Costo/(USD/H) (RMB1 = 1KW/H)                            $ 2.29                            $ 2.83                            $ 11.92                            $ 4.30




               Capacidad de corte de 1500 W Máquina de corte con láser
               1 mm                            2 mm                            3 mm                            4 mm                            5 mm                            6 mm                            8 mm                            10 mm                            12 mm              Espesor del material
               Poder láser                    Acero suave (O2)                            Velocidad: m/min
               1500W                            8-26                            4.5-6.5                            2.6-4.0                            2.5-3.0                            2.0-2.5                            1.6-2.2                            1.0-1.4                            0.8-1.1                            0.7-1.0
               Acero inoxidable)
               20-27                            8.0-12                            3-5                              1.5-2.4                              0.7-1.3
                 Aluminio (N2)
                 10-20                              5.0-7.0                              2.0-4.0                              1.0-1.5
                 Latón (N2)
                 8.0-13                              3.0-4.5                              1.5-2.5                              1.0-1.6
                 Costo de consumibles de 1500 W Máquina de corte con láser
                 Láser    energía                              Consumo                    Opción 1: Uso del compresor de aire    para cortar S/S                              Opción 2: Usando
    Bottled O2 para cortar S/S
                 Opción 3: Usando
    embotellado n2 para cortar S/S
                 Opción 4: Uso de líquido N2 para cortar S/S
                 1500W                              Energía
    consumo
                 Generador láser /(KW /H)                             4.5                 4.5                 4.5                 4.5
                 Chiller/(KW/H)                             3.5                 3.5                 3.5                 3.5
                 Máquina host/(kw/h)                             6                 6                 6                 6
                 Equipo de dedicación/(KW/H)                             3                 3                 3                 3
                 Potencia total/(kw/h)                             17                 17                 17                 17
                 Promedio    potencia/(kw/h)
    (por ejemplo, la eficiencia del 60%)
                10.2                 10.2                 10.2                 10.2
                 Consumible    Piezas/(USD/H)                              $ 0.29                              $ 0.29                              $ 0.27                              $ 0.27
                 Gas    consumo/(USD/h)                              $ 0.52                              $ 1.06                              $ 10.16                              $ 2.54
                 Operación total    Costo/(USD/H) (RMB1 = 1KW/H)                              $ 2.43                              $ 2.97                              $ 12.06                              $ 4.44



                 Capacidad de corte de la máquina de cortar láser de 2000W
                 1 mm                              2 mm                              3 mm                              4 mm                              5 mm                              6 mm                              8 mm                              10 mm                              12 mm                              14 mm                              Espesor del material
                 Poder láser                      Acero suave (O2)                              Velocidad: m/min
                 2000W                              24-30                              4.7-6.5                              3.0-4.8                              2.8-3.5                              2.2-3.0                              1.8-2.6                              1.2-1.8                              1.1-1.3                              0.9-1.2                              0.7-0.8
                 Acero inoxidable)
                 24-30                              9-15                              4.0-6.5                              3.0-4.5                              1.8-2.5                              1.2-2.0
                 Aluminio (N2)
                 15-25                              7-10                              4-6                              2-3                              1.2-1.8                              0.7-1.0
                 Latón (N2)
                 10-16                              4.5-7.5                              2.5-4.0                              1.5-2.0                              0.9-1.2
                 Costo de consumibles de la máquina de corte láser de 2000W
                 Láser    energía                              Consumo                    Opción 1: Uso del compresor de aire    para cortar S/S                              Opción 2: Usando
    Bottled O2 para cortar S/S
                 Opción 3: Usando
    embotellado n2 para cortar S/S
                 Opción 4: Uso de líquido N2 para cortar S/S
                 2000W                              Energía
    consumo
                 Generador láser /(KW /H)                             6                 6                 6                 6
                 Chiller/(KW/H)                             5.7                 5.7                 5.7                 5.7
                 Máquina host/(kw/h)                             6                 6                 6                 6
                 Equipo de dedicación/(KW/H)                             3                 3                 3                 3
                 Potencia total/(kw/h)                             20.7                 20.7                 20.7                 20.7
                 Promedio    potencia/(kw/h)
    (por ejemplo, la eficiencia del 60%)
                12.42                 12.42                 12.42                 12.42
                 Consumible    Piezas/(USD/H)                              $ 0.29                              $ 0.29                              $ 0.29                              $ 0.29
                 Gas    consumo/(USD/h)                              $ 0.52                              $ 1.06                              $ 10.16                              $ 2.54
                 Operación total    Costo/(USD/H) (RMB1 = 1KW/H)                              $ 2.78                              $ 3.32                              $ 12.38                              $ 4.76



                 Capacidad de corte de 3000W Máquina de corte láser
                 1 mm                              2 mm                              3 mm                              4 mm                              5 mm                              6 mm                              8 mm                              10 mm                              12 mm                              14 mm                              16 mm                              Espesor del material
                 Poder láser                      Acero suave (O2)                              Velocidad: m/min
                 3000W                              30-40                              4.8-7.5                              3.3-5.0                              3.0-4.2                              2.6-3.5                              2.2-3.2                              1.8-2.6                              1.2-2.0                              1.0-1.6                              0.9-1.4                              0.7-1.0
                 Acero inoxidable)
                 30-35                              13-21                              6-10                              4-6                              3-5                              2-4                              1.5-2.0                              0.6-0.8
                 Aluminio (N2)
                 25-38                              10-18                              6.5-8.0                              3.5-5.0                              2.5-3.5                              1.5-2.5                              0.7-1.0                              0.4-0.7
                 Latón (N2)
                 20-35                              6-10                              4-6                              3-5                              1.5-2.0                              1.0-1.8



                 Capacidad de corte de 4000W Máquina de corte láser
                 1 mm                              2 mm                              3 mm                              4 mm                              5 mm                              6 mm                              8 mm                              10 mm                              12 mm                              14 mm                              16 mm                              Espesor del material
                 Poder láser                      Acero suave (O2)                              Velocidad: m/min
                 4000W                              33-43                              15-25                              7-12                              3-4                              2.7-3.6                              2.5-3.4                              2.0-3.0                              1.5-2.4                              1.2-1.8                              0.9-1.2                              0.8-1.0
                 Acero inoxidable)
                 32-45                              16-28                              7-15                              5-8                              3.5-5.0                              2.5-4.5                              1.2-2.0                              0.8-1.2                              0.5-0.8
                 Aluminio (N2)
                 35-45                              13-24                              7-13                              4.0-5.5                              3.0-4.5                              2.0-3.5                              0.9-1.6                              0.6-1.2                              0.4-0.6                              0.3-0.5
                 Latón (N2)
                 25-35                              8-12                              5-8                              3.2-5.5                              2.0-3.0                              1.4-2.0                              0.7-1.2



                 Costo de consumibles de 4000W Máquina de corte láser
                 Láser    energía                              Consumo                    Opción 1: Uso del compresor de aire    para cortar S/S                              Opción 2: Usando
    Bottled O2 para cortar S/S
                 Opción 3: Usando
    embotellado n2 para cortar S/S
                 Opción 4: Uso de líquido N2 para cortar S/S
                 4000W                              Energía
    consumo
                 Generador láser /(KW /H)                             12                 12                 12                 12
                 Chiller/(KW/H)                             6                 6                 6                 6
                 Máquina host/(kw/h)                             10                 10                 10                 10
                 Equipo de dedicación/(KW/H)                             3                 3                 3                 3
                 Potencia total/(kw/h)                             31                 31                 31                 31
                 Promedio    potencia/(kw/h)
    (por ejemplo, la eficiencia del 60%)
                18.6                 18.6                 18.6                 18.6
                 Consumible    Piezas/(USD/H)                              $ 0.29                              $ 0.29                              $ 0.29                              $ 0.29
                 Gas    consumo/(USD/h)                              $ 0.52                              $ 1.06                              $ 10.16                              $ 2.54
                 Operación total    Costo/(USD/H) (RMB1 = 1KW/H)                              $ 3.76                              $ 4.29                              $ 13.40                              $ 5.46



                 Capacidad de corte de 6000W Máquina de corte láser
                 1 mm                              2 mm                              3 mm                              4 mm                              5 mm                              6 mm                              8 mm                              10 mm                              12 mm                              14 mm                              16 mm                              20 mm                              25 mm                              Espesor del material
                 Poder láser                      Acero suave (O2)                              Velocidad: m/min
                 6000W                              35-44                              20-28                              13-17                              3.0-4.5                              3.0-4.2                              2.5-3.5                              2.2-3.2                              1.8-2.5                              1.2-2.0                              1.2-1.8                              0.8-1.3                              0.5-0.8                              0.3-0.55
                 Acero inoxidable)
                 42-52                              20-33                              15-22                              10-15                              8-12                              4.8-8.0                              3.0-4.0                              1.6-2.5                              0.8-1.5                              0.6-0.8                              0.4-0.5                              0.3-0.5
                 Aluminio (N2)
                 42-52                              20-40                              15-25                              9.5-12                              5-8                              3.8-5.0                              2.0-2.5                              1.0-1.5                              0.8-1.0                              0.7-0.9                              0.5-0.8                              0.5-0.7
                 Latón (N2)
                 35-45                              20-30                              12-18                              5-8                              4.5-6.0                              3.0-4.5                              1.6-2.2                              0.8-1.2                              0.3-0.5



                 Capacidad de corte de 8000W Máquina de corte láser
                 1 mm                              2 mm                              3 mm                              4 mm                              5 mm                              6 mm                              8 mm                              10 mm                              12 mm                              14 mm                              16 mm                              20 mm                              25 mm                              Espesor del material
                 Poder láser                      Acero suave (O2)                              Velocidad: m/min
                 8000W                              40-50                              28-35                              15-19                              3.0-4.5                              3.0-4.2                              2.6-3.7                              2.3-2.5                              2.0-2.7                              1.5-2.1                              1.2-1.9                              0.8-1.5                              0.6-0.9                              0.3-0.7
                 Acero inoxidable)
                 50-65                              30-40                              18-27                              12-16                              10-15                              6-10                              3.5-5.0                              2.0-2.7                              1.2-2.0                              1.2-1.8                              1.0-1.6                              0.4-0.7                              0.3-0.5
                 Aluminio (N2)
                 48-65                              25-48                              20-33                              13-18                              9-12                              4.5-8.0                              4.0-5.5                              2.2-3.0                              1.5-1.8                              1.2-1.6                              1.0-1.6                              0.7-1.0
                 Latón (N2)
                 40-55                              28-40                              20-30                              10-15                              6-9                              4.5-6.5                              2.4-4.0                              1.5-2.2                              0.6-0.8



                 Costo de consumibles de 8000W Máquina de corte con láser
                 Láser    energía                              Consumo                    Opción 1: Uso del compresor de aire    para cortar S/S                              Opción 2: Usando
    Bottled O2 para cortar S/S
                 Opción 3: Usando
    embotellado n2 para cortar S/S
                 Opción 4: Uso de líquido N2 para cortar S/S
                 8000W                              Energía
    consumo
                 Generador láser /(KW /H)                             24                 24                 24                 24
                 Chiller/(KW/H)                             10                 10                 10                 10
                 Máquina host/(kw/h)                             10                 10                 10                 10
                 Equipo de dedicación/(KW/H)                             3                 3                 3                 3
                 Potencia total/(kw/h)                             47                 47                 47                 47
                 Promedio    potencia/(kw/h)
    (por ejemplo, la eficiencia del 60%)
                28.2                 28.2                 28.2                 28.2
                 Consumible    Piezas/(USD/H)                              $ 0.29                              $ 0.29                              $ 0.29                              $ 0.29
                 Gas    consumo/(USD/h)                              $ 0.52                              $ 1.06                              $ 10.16                              $ 2.54
                 Operación total    Costo/(USD/H) (RMB1 = 1KW/H)                              $ 5.29                              $ 5.83                              $ 14.92                              $ 7.30



                 Capacidad de corte de 10000 W Máquina de corte láser
                 1 mm                              2 mm                              3 mm                              4 mm                              5 mm                              6 mm                              8 mm                              10 mm                              12 mm                              14 mm                              16 mm                              20 mm                              25 mm                              30 mm                              Espesor del material
                 Poder láser                      Acero suave (O2)                              Velocidad: m/min
                 10000W                              42-52                              28-35                              16-25                              3.5-5.5                              3.3-4.5                              3.0-4.2                              2.5-3.5                              2.2-2.7                              1.7-1.9                              1.2-2.1                              0.9-1.7                              0.6-0.9                              0.3-0.7
                 Acero inoxidable)
                 60-75                              40-55                              27-38                              18-25                              15-22                              12-15                              8-12                              6-8                              3-5                              1.8-3.0                              1.6-2.5                              1.2-1.8                              0.6-0.7                              0.5-0.6
                 Aluminio (N2)
                 60-75                              33-45                              25-35                              21-30                              13-20                              9-12                              4.5-8.0                              4.0-6.0                              2.2-3.0                              1.8-2.5                              1.5-2.0                              1.0-1.6                              0.7-1.0
                 Latón (N2)
                 65-75                              33-45                              25-40                              15-24                              9-15                              7-9                              4.5-6.5                              2.4-4.0                              1.5-2.2                              0.6-0.8



                 Costo de consumibles de 10000W Máquina de corte con láser
                 Láser    energía                              Consumo                    Opción 1: Uso del compresor de aire    para cortar S/S                              Opción 2: Usando
    Bottled O2 para cortar S/S
                 Opción 3: Usando
    embotellado n2 para cortar S/S
                 Opción 4: Uso de líquido N2 para cortar S/S
                 10000W                              Energía
    consumo
                 Generador láser /(KW /H)                             30                 30                 30                 30
                 Chiller/(KW/H)                             10                 10                 10                 10
                 Máquina host/(kw/h)                             10                 10                 10                 10
                 Equipo de dedicación/(KW/H)                             3                 3                 3                 3
                 Potencia total/(kw/h)                             53                 53                 53                 53
                 Promedio    potencia/(kw/h)
    (por ejemplo, la eficiencia del 60%)
                31.8                 31.8                 31.8                 31.8
                 Consumible    Piezas/(USD/H)                              $ 0.29                              $ 0.29                              $ 0.29                              $ 0.29
                 Gas    consumo/(USD/h)                              $ 0.52                              $ 1.06                              $ 10.16                              $ 2.54
                 Operación total    Costo/(USD/H) (RMB1 = 1KW/H)                              $ 5.86                              $ 6.35                              $ 15.49                              $ 7.78



                 Capacidad de corte de 12000W Máquina de corte láser
                 1 mm                              2 mm                              3 mm                              4 mm                              5 mm                              6 mm                              8 mm                              10 mm                              12 mm                              14 mm                              16 mm                              20 mm                              25 mm                              30 mm                              Espesor del material
                 Poder láser                      Acero suave (O2)                              Velocidad: m/min
                 12000W                              45-55                              28-40                              18-30                              3.5-5.5                              3.3-4.5                              3.0-4.2                              2.5-3.5                              2.2-2.7                              1.7-1.9                              1.2-2.1                              0.9-1.7                              0.6-0.9                              0.3-0.7
                 Acero inoxidable)
                 70-85                              50-66                              33-45                              22-32                              18-25                              15-22                              10-16                              8-12                              6-8                              3-5                              2-4                              1.8-3.0                              1.2-1.8                              0.6-0.7
                 Aluminio (N2)
                 70-85                              38-50                              30-40                              25-38                              15-25                              13-18                              9-12                              4.5-8.0                              4.0-6.0                              4.5-5.0                              2.0-3.0                              1.5-2.0                              1.0-1.6                              0.7-1.0
                 Latón (N2)
                 75-85                              38-50                              30-50                              25-33                              15-24                              9-15                              7-9                              4.5-6.5                              2.5-4.0                              0.8-1.5                              0.6-0.8

    -->

                 Costo de consumibles de 12000W Máquina de corte láser
                 Láser    energía                              Consumo                    Opción 1: Uso del compresor de aire    para cortar S/S                              Opción 2: Usando
    Bottled O2 para cortar S/S
                 Opción 3: Usando
    embotellado n2 para cortar S/S
                 Opción 4: Uso de líquido N2 para cortar S/S
                 12000W                              Energía
    consumo
                 Generador láser /(KW /H)                             36                 36                 36                 36
                 Chiller/(KW/H)                             12                 12                 12                 12
                 Máquina host/(kw/h)                             10                 10                 10                 10
                 Equipo de dedicación/(KW/H)                             3                 3                 3                 3
                 Potencia total/(kw/h)                             61                 61                 61                 61
                 Promedio    potencia/(kw/h)
    (por ejemplo, la eficiencia del 60%)
                36.6                 36.6                 36.6                 36.6
                 Consumible    Piezas/(USD/H)                              $ 0.29                              $ 0.29                              $ 0.29                              $ 0.29
                 Gas    consumo/(USD/h)                              $ 0.52                              $ 1.06                              $ 10.16                              $ 2.54
                 Operación total    Costo/(USD/H) (RMB1 = 1KW/H)                              $ 6.62                              $ 7.16                              $ 16.25                              $ 8.63

               Capacidad de corte de 15000 W Máquina de corte con láser
               1 mm                            2 mm                            3 mm                            4 mm                            5 mm                            6 mm                            8 mm                            10 mm                            12 mm                            14 mm                            16 mm                            20 mm                            25 mm                            30 mm              Espesor del material
               Poder láser                    Acero suave (O2)                            Velocidad: m/min
               15000W                            48-60                            20-42                            20-30                            3.5-5.5                            3.3-4.5                            3.0-4.2                            2.5-3.5                            2.2-2.7                            1.7-1.9                            1.2-2.1                            0.9-1.7                            0.6-0.9                            0.3-0.7
               Acero inoxidable)
               72-85                            52-70                            38-50                            25-35                            20-30                            18-25                            12-18                            10-15                            8-10                            3.0-6.0                            3.0-4.5                            2.0-3.5                            1.5-2.0                            0.8-1.0
               Aluminio (N2)
               70-85                            40-55                            35-45                            30-40                            20-30                            15-24                            11-15                            6-10                            5-8                            4.5-5.0                            2.8-3.5                            2.0-2.5                            1.2-2.0                            0.8-1.0
               Latón (N2)
               75-85                            40-55                            32-50                            27-35                            18-26                            10-28                            8-10                            5-7                            2.8-4.2                            1.0-1.8                            0.8-1.5                            0.4-0.6
               Costo de consumo de 15000 W Máquina de corte con láser
               Láser    energía                            Consumo                  Opción 1: Uso del compresor de aire    para cortar S/S                            Opción 2: Usando
    Bottled O2 para cortar S/S
               Opción 3: Usando
    embotellado n2 para cortar S/S
               Opción 4: Uso de líquido N2 para cortar S/S
               15000W                            Energía
    consumo
               Generador láser /(KW /H)             45 45 45 45
               Chiller/(KW/H)             15 15 15 15
               Máquina host/(kw/h)             10 10 10 10
               Equipo de dedicación/(KW/H)             3 3 3 3
               Potencia total/(kw/h)             73 73 73 73
               Promedio    potencia/(kw/h)
    (por ejemplo, la eficiencia del 60%)
43.8 43.8 43.8 43.8
               Consumible    Piezas/(USD/H)                            $ 0.29                            $ 0.29                            $ 0.29                            $ 0.29
               Gas    consumo/(USD/h)                            $ 0.52                            $ 1.06                            $ 10.16                            $ 2.54
               Operación total    Costo/(USD/H) (RMB1 = 1KW/H)                            $ 7.76                            $ 8.30                            $ 17.40                            $ 9.78




Anterior:
Siguiente:
Peticiones sobre producto

CATEGORIA DE PRODUCTO

Peticiones sobre producto

CONTÁCTENOS

Agregue: 3er piso Primer edificio WeiQun Industrial BaiHua Road Guangming Nuevo Distrito, Ciudad de ShenZhen, Provincia de Guangdong, China
Tel: + 86-755-23196457
Teléfono : +86 13827459505
Email :manager@optic-tech.cn
ENVIAR MENSAJE
English website : opticlaser.net

Tecnología óptica (Shenzhen) Co., Ltd

Añadir : 3er piso Primer edificio WeiQun Industrial BaiHua Road Guangming Nuevo Distrito, Ciudad de ShenZhen, Provincia de Guangdong, China

ENLACES RÁPIDOS

CONTÁCTENOS

Tel : + 86-755-23196457
Teléfono :+86 13922887125
Email :manager@optic-tech.cn

Contacto en linea

Derechos de autor Tecnología óptica 2018 (Shenzhen) Co., Ltd.
